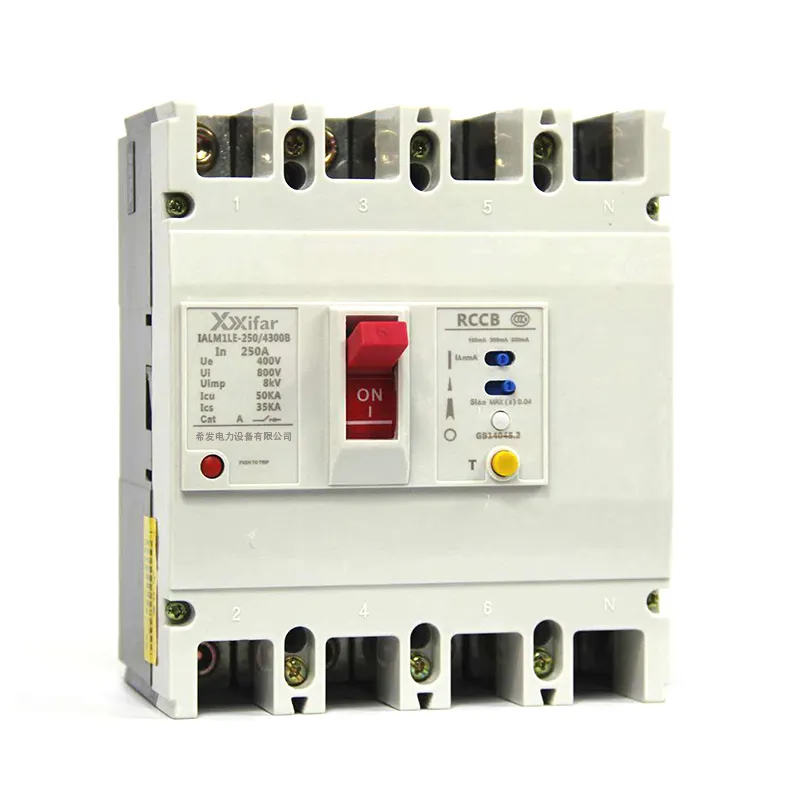

rcd பாதுகாப்புடன் கூடிய 2p 100a tpn mccb என்பது 100A 2 துருவம் அல்லது நான்கு துருவங்கள் வடிவமைக்கப்பட்ட கேஸ் சர்க்யூட் பிரேக்கர் ஆகும். மின் உபகரணங்களின் மேற்பரப்பு மின்மயமாக்கப்படும்போது மில்லி விநாடிகளுக்குள் மின்சாரம் துண்டிக்க வேலை செய்யும் மின்னோட்டத்தின் ஏற்றத்தாழ்வை இது கண்டறிய முடியும்.

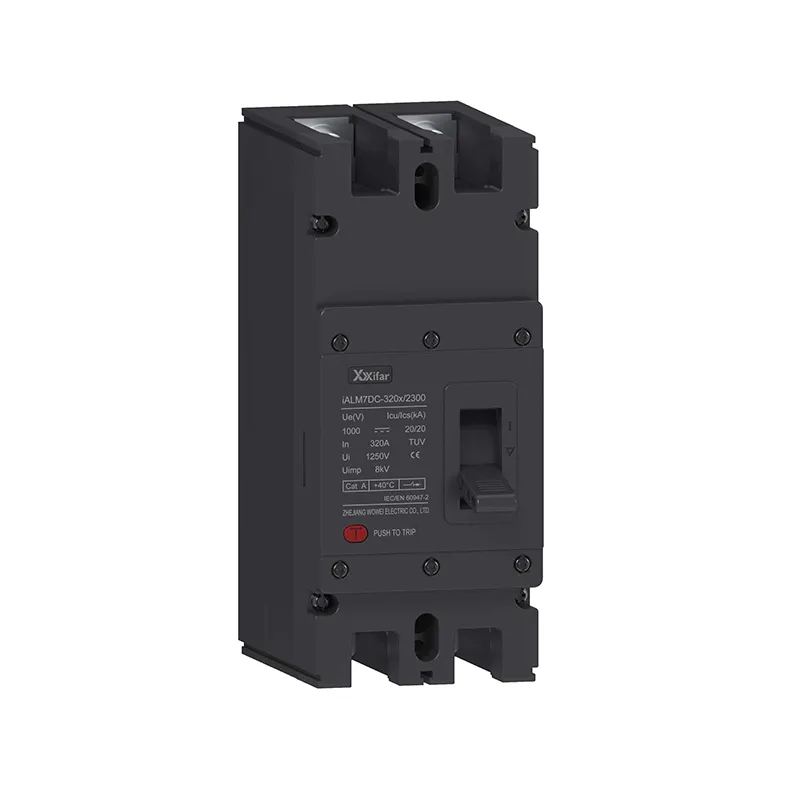

rcd பாதுகாப்புடன் கூடிய 2p 100a mccb ஆனது குடியிருப்பு மற்றும் வணிக சுற்று, விளக்கு சுற்று மற்றும் சிறிய திறன் மின்சாரம் போன்ற ஒற்றை கட்ட மின்சாரத்தில் பரவலாகப் பயன்படுத்தப்படுகிறது. கூடுதலாக, 2p என்பது லைவ் வயருக்கு ஒரு துருவம் மற்றும் நியூட்ரல் வயருக்கு மற்றொன்று.
rcd பாதுகாப்புடன் கூடிய TPN mccb மூன்று கட்ட நான்கு கம்பி அமைப்பில் செயல்படுகிறது. வெளிப்படையாக, இது தொழில்துறை அமைப்பு, ஒளிமின்னழுத்த இன்வெர்ட்டர் வெளியீடு பக்க மற்றும் பிற அதிக ஏற்றுதலுக்காக வடிவமைக்கப்பட்டுள்ளது. 3P mccb உடன் ஒப்பிடுகையில், rcd பாதுகாப்புடன் கூடிய TPN mccb ஆனது பாதுகாப்பான பணிச்சூழலை வழங்க 3 கட்ட நேரடி வரியுடன் நடுநிலை வரியை மூடலாம்.
|
மதிப்பிடப்பட்ட மின்னோட்டம் (A) |
100 ஏ |
|
மதிப்பிடப்பட்ட வேலை மின்னழுத்த Ue (V) |
400V (மூன்று கட்டம்), 230V (ஒற்றை கட்டம்) |
|
மதிப்பிடப்பட்ட காப்பு மின்னழுத்த Ui (V) |
1000V |
|
சர்வீஸ் ஷார்ட் சர்க்யூட் உடைக்கும் திறன் Icu |
35kA/50kA |
|
கசிவு இயக்க மின்னோட்டம் IΔn |
30mA (தனிப்பட்ட பாதுகாப்பு) 100mA (தீ தடுப்பு) 300mA (கணினி பாதுகாப்பு) |
|
செயல் நேரம் |
≤300ms/≤30ms |
|
மின்னழுத்தத்தின் கீழ் இயக்க மின்னழுத்தம் (V) |
ஒரு கட்டத்திற்கு 165 ± 5% |
|
அதிக மின்னழுத்தம் இயக்க மின்னழுத்தம் (V) |
ஒரு கட்டத்திற்கு 275 ± 5% |
|
கட்ட தோல்வி இயக்க மின்னழுத்தம் (V) |
இயல்புநிலை 120 ± 5% |
| தயாரிப்பு முறை | துருவம் | பரிமாணம் | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| எம்1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| எம்1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
Q1: "RCD பாதுகாப்புடன் 100A MCCB" என்றால் என்ன?
இது 100A மதிப்பீட்டில் வடிவமைக்கப்பட்ட கேஸ் சர்க்யூட் பிரேக்கரைக் குறிக்கிறது. எளிமையான சொற்களில், இது ஷார்ட் சர்க்யூட், ஓவர்லோட் மற்றும் பூமி கசிவு தவறுகளுக்கு எதிராக பாதுகாக்கிறது.
Q2: RCD பாதுகாப்புடன் MCCB இல் 2P மற்றும் TPN க்கு என்ன வித்தியாசம்?
ஒரு 2P MCCB ஒற்றை கட்ட அமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது, அங்கு அது நிலை மற்றும் நடுநிலையை மாற்றுகிறது.
TPN மூன்று கட்ட நான்கு கம்பி அமைப்புகளில் பயன்படுத்தப்படுகிறது, அங்கு மூன்று கட்டங்களும் நடுநிலையும் தனிமைப்படுத்தப்படலாம். தேர்வு மின் விநியோக அமைப்பின் வகையைப் பொறுத்தது.
Q3: 100A MCCB இல் RCD பாதுகாப்பின் நன்மை என்ன?
RCD செயல்பாடு பூமிக்கு கசிவு மின்னோட்டத்தைக் கண்டறிந்து மில்லி விநாடிகளுக்குள் சுற்று துண்டிக்கிறது. இது மின்சார அதிர்ச்சிக்கு எதிராக கூடுதல் பாதுகாப்பை வழங்குகிறது மற்றும் காப்பு செயலிழப்பு அல்லது தரை தவறுகளால் ஏற்படும் மின் தீ அபாயத்தை குறைக்கிறது.
