மதிப்பிடப்பட்ட சட்ட மின்னோட்டம் |
1600 |
|
துருவங்களின் எண்ணிக்கை |
3 துருவம்; 3P; 3 கட்டம் |
|
மதிப்பிடப்பட்ட வேலை நடப்பு |
1000A; 1250A; 1600A |
|
அதிர்வெண் |
60Hz அல்லது 50Hz |
|
அல்டிமேட் ஷார்ட் சர்க்யூட் பிரேக்கிங் திறன் |
50 kA /70 kA |
|
சர்வீஸ் ஷார்ட் சர்க்யூட் பிரேக்கிங் திறன் |
35 kA /50 kA |
|
மதிப்பிடப்பட்ட வேலை மின்னழுத்தம் |
400 V; 690 வி |
|
மதிப்பிடப்பட்ட காப்பு மின்னழுத்தம் |
800V; 1000 வி |
|
இயந்திர சேவை வாழ்க்கை |
10000 முறை |
|
மின் சேவை வாழ்க்கை |
2000 முறை |
|
பரிதி தூரம் |
≤100 மிமீ |
| தயாரிப்பு முறை | துருவம் | பரிமாணம் | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| எம்1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| எம்1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |

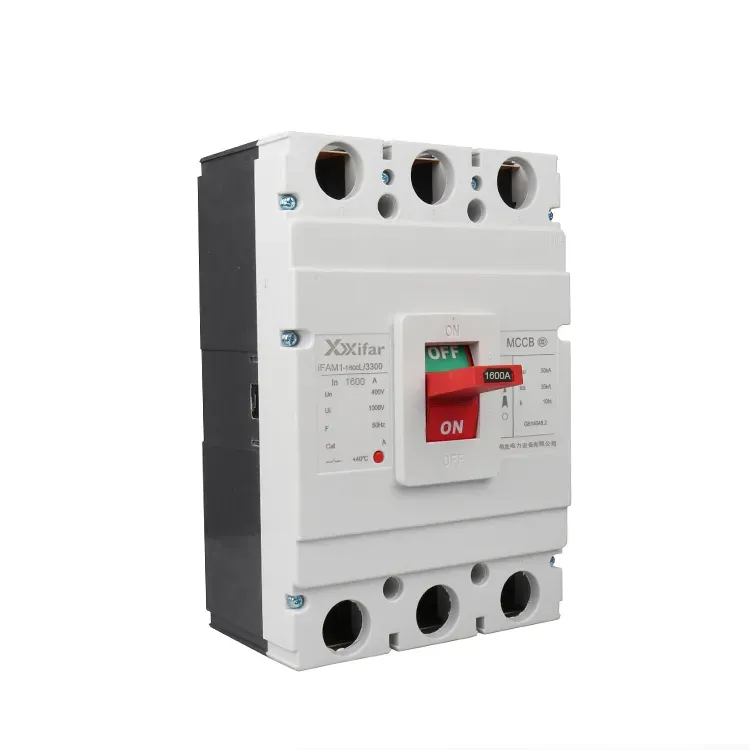

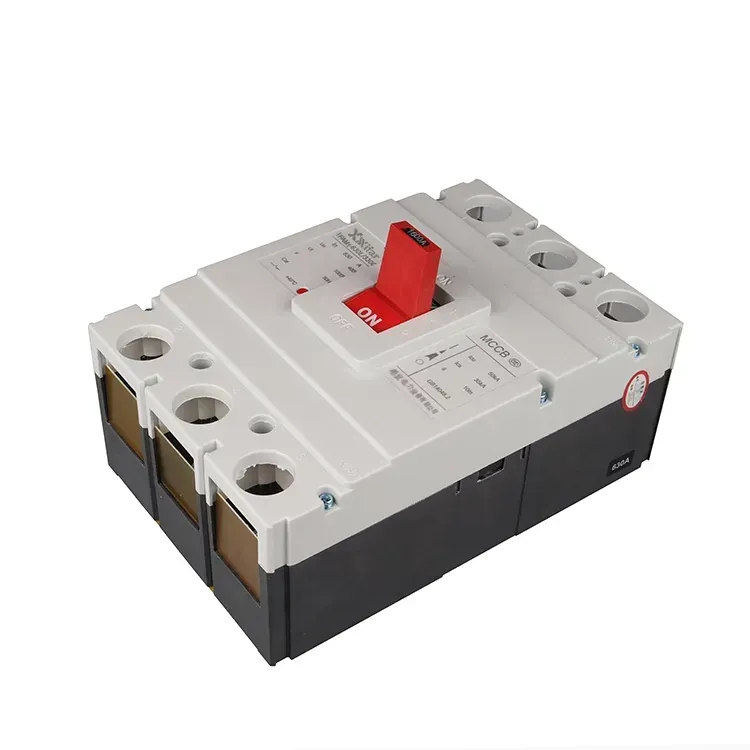

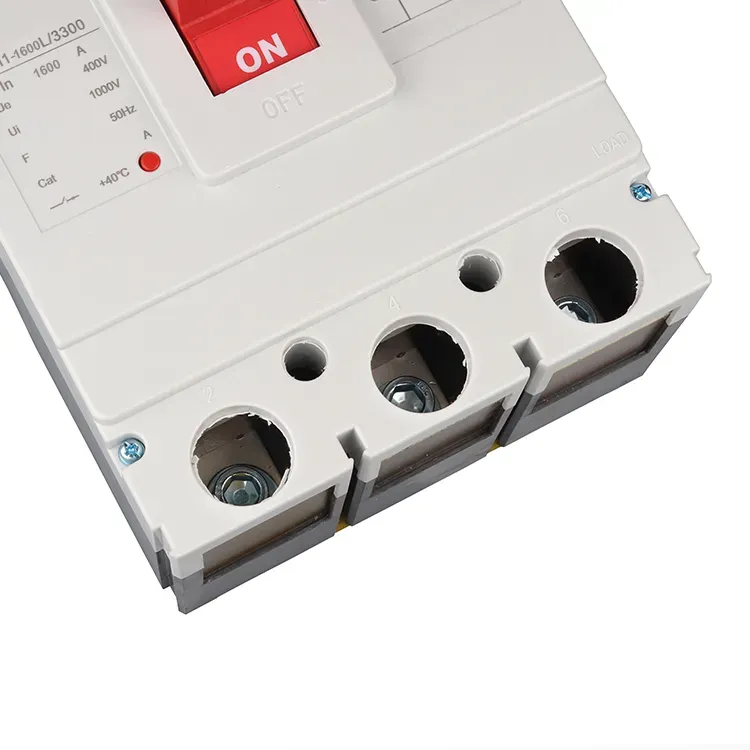

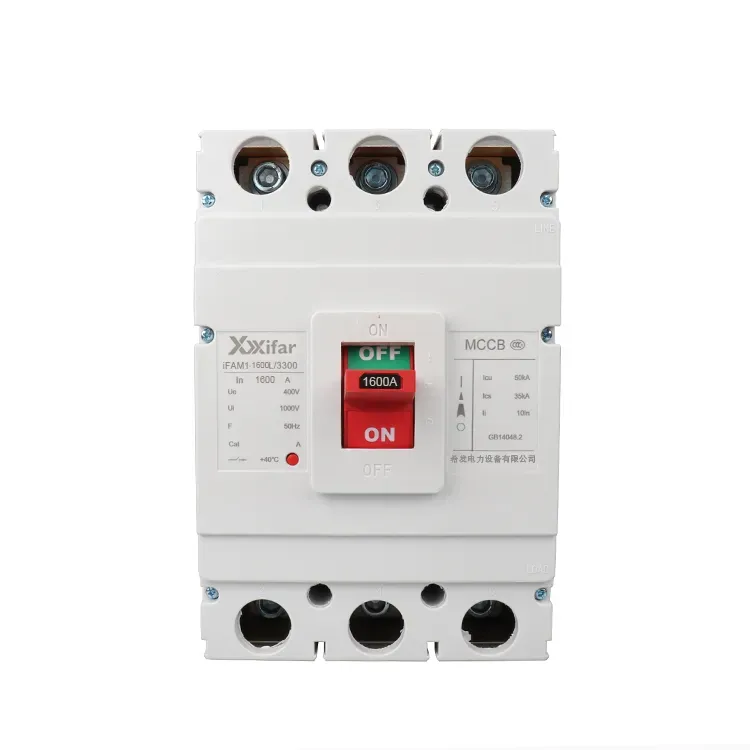

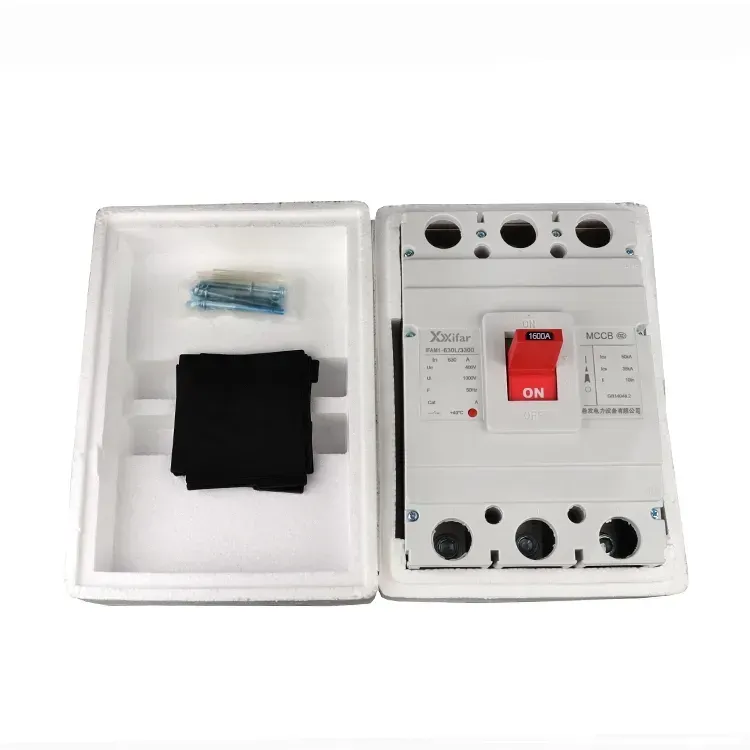

துணைத் தொடர்புகளுடன் கூடிய 1600 ஆம்ப் 3 துருவம் வடிவமைக்கப்பட்ட கேஸ் சர்க்யூட் பிரேக்கர் MCCB குறைந்த மின்னழுத்த விநியோக அமைப்பில் மின்னோட்டத்தைத் தானாக குறுக்கிட வடிவமைக்கப்பட்டுள்ளது. ஒரு ஓவர்லோட் அல்லது ஷார்ட் சர்க்யூட் ஏற்படும் போது, அது ட்ரிப்ஸ் மற்றும் மின்சார விநியோகத்தை தனிமைப்படுத்துகிறது.
துணைத் தொடர்புகளுடன் கூடிய 1600 ஆம்ப் 3 துருவ mccb ஆனது, தரையிறக்கப்பட்ட உலோகப் பகுதிகளிலிருந்து நேரடி மின்கடத்திகளைப் பிரிக்க, வார்ப்பு செய்யப்பட்ட இன்சுலேடிங் கேஸைப் பயன்படுத்துகிறது. சாதனத்தின் உள்ளே, பாதுகாப்பு முக்கியமாக வெப்ப மற்றும் காந்த வழிமுறைகள் மூலம் அடையப்படுகிறது. அதிக சுமை நிலைமைகளின் கீழ், மின்னோட்டம் மதிப்பிடப்பட்ட வரம்பை மீறுவதால், வெப்ப அலகில் ஒரு பைமெட்டல் உறுப்பு வெப்பமடைந்து வளைகிறது. இந்த இயக்கம் ட்ரிப்பிங் பொறிமுறையை செயல்படுத்துகிறது, இது துணை தொடர்புகளுடன் கூடிய 1600 ஆம்ப் 3 துருவ எம்சிசிபியின் கைப்பிடியை ஆஃப் நிலைக்கு மாற்றவும், சர்க்யூட்டைத் துண்டிக்கவும் காரணமாகிறது. குறுகிய சுற்றுகளுக்கு, மின்னோட்டத்தின் திடீர் எழுச்சியானது துணை தொடர்புகளுடன் கூடிய 1600 ஆம்ப் 3 துருவ mccb சுருளில் வலுவான காந்தப்புலத்தை உருவாக்குகிறது. மின்காந்த விசை மையத்தின் ஸ்பிரிங் விசையை கடக்கும்போது, நகரும் கோர் இழுக்கப்பட்டு, ட்ரிப் பாரை இயக்கி உடனடியாக பிரேக்கரைத் திறந்து, அதன் மூலம் ஷார்ட் சர்க்யூட் பாதுகாப்பை வழங்குகிறது.
பரந்த பொருளில், ஏர் சர்க்யூட் பிரேக்கர்ஸ் ஏசிபி, மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்ஸ் எம்சிசிபி, மினியேச்சர் சர்க்யூட் பிரேக்கர்ஸ் எம்சிபி ஆகியவை அடங்கும். மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்கள் MCCBகள் பொதுவாக மூன்று கட்ட சக்திக்கான மூன்று டெர்மினல்களுடன் பொருத்தப்பட்டிருக்கும், இது வேலை செய்யும் மின்னழுத்தம் சுமார் 380 V ஆகும், இது தொழில்துறை விநியோக அமைப்புகளுக்கும் மோட்டார் பாதுகாப்பிற்கும் ஏற்றதாக அமைகிறது, இதில் வேலை செய்யும் மின்னோட்டம் குடியிருப்பு தேவையை விட பெரியது, அதாவது 1600 amp 3 pole mccb துணை தொடர்புகளுடன் . இதற்கு நேர்மாறாக, மினியேச்சர் சர்க்யூட் பிரேக்கர்கள் பொதுவாக ஒற்றை கட்ட மின்னழுத்தத்திற்காக வடிவமைக்கப்பட்டுள்ளன, இதில் வேலை செய்யும் மின்னழுத்தம் சுமார் 220 V ஆகும், மேலும் வேலை செய்யும் மின்னோட்டம் துணை தொடர்புகளுடன் 3 துருவ வடிவ கேஸ் சர்க்யூட் பிரேக்கர் MCCB ஐ விட ஒப்பீட்டளவில் குறைவாக உள்ளது. மினியேச்சர் சர்க்யூட் பிரேக்கர்கள் டெர்மினல் விநியோக அமைப்புகளை உருவாக்க பயன்படுத்தப்படுகின்றன. இந்த காரணத்திற்காக, நிலையான 1600 ஆம்ப் 3 துருவ MCCBகள் வடிவமைக்கப்பட்ட கேஸ் சர்க்யூட் பிரேக்கர்கள் வழக்கமான குடியிருப்பு பயன்பாட்டிற்காக அல்ல.
