செயல்திறன் மற்றும் சிறப்பியல்புக்கு நன்றி, 1250a 3pole tpn 50ka மாட்யூல் கேஸ் சர்க்யூட் பிரேக்கர்கள் பரவலான பயன்பாடுகளில் பயன்படுத்தப்படுகின்றன:
1. தொழில்துறை மின் விநியோகம்
தொழிற்சாலைகளில், 1250a 3pole tpn 50ka மாட்யூல் கேஸ் சர்க்யூட் பிரேக்கர்கள் பொதுவாக பட்டறை விநியோக பேனல்கள் மற்றும் மோட்டார் கட்டுப்பாட்டு மையங்களில் நிறுவப்படுகின்றன. 1250A 3 துருவம் மற்றும் tpn 50kA MCCBகள் பிரதான அல்லது ஃபீடர் பிரேக்கர்களாகச் செயல்படுகின்றன, அவை உற்பத்திக் கோடுகள், பெரிய மோட்டார்கள் மற்றும் பிற தொழில்துறை உபகரணங்களுக்கு அதிக சுமை மற்றும் ஷார்ட் சர்க்யூட் பாதுகாப்பை வழங்குகின்றன.
2. வணிக மற்றும் பொது கட்டிடங்கள்
1250a 3pole 50ka மாட்யூல் கேஸ் சர்க்யூட் பிரேக்கர்கள் அலுவலக கட்டிடங்கள், ஷாப்பிங் சென்டர்கள், ஹோட்டல்கள், மருத்துவமனைகள் மற்றும் பள்ளிகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன. பொதுவாக, இது முக்கிய விநியோக ஊட்டிகள், தரை நிலை பேனல்கள் மற்றும் பெரிய லைட்டிங் சுற்றுகள் உள்ளிட்டவற்றைப் பயன்படுத்துகிறது, இது பொது வசதிகளில் மின் அமைப்புகளின் பாதுகாப்பான செயல்பாட்டை உறுதி செய்கிறது.
3. உள்கட்டமைப்பு திட்டங்கள்
1250a 3pole மற்றும் tpn 50ka மாட்யூல் கேஸ் சர்க்யூட் பிரேக்கர்கள் துறைமுகங்கள், விமான நிலையங்கள், ரயில் போக்குவரத்து மற்றும் நெடுஞ்சாலைகளின் விநியோக அமைப்புகளில் பயன்படுத்தப்படுகின்றன. அவற்றின் நம்பகத்தன்மை மற்றும் அதிக உடைக்கும் திறன் 1250a 50ka மாட்யூல் கேஸ் சர்க்யூட் பிரேக்கர்களை அதிக அளவிலான மின் தொடர்ச்சி மற்றும் செயல்பாட்டுப் பாதுகாப்பைக் கோரும் பயன்பாடுகளுக்கு ஏற்றதாக ஆக்குகிறது.
4. புதுப்பிக்கத்தக்க ஆற்றல் மற்றும் தரவு மையங்கள்
1250a 3pole மற்றும் tpn 50ka மாட்யூல் கேஸ் சர்க்யூட் பிரேக்கர்கள் ஃபோட்டோவோல்டாயிக் ஆலைகள் மற்றும் காற்றாலைகளில், குறிப்பாக மின் சேகரிப்பு மற்றும் விநியோக நிலைகளில் முக்கிய பங்கு வகிக்கிறது. தரவு மையங்களில், 1250a 3pole மற்றும் tpn 50ka மாட்யூல் கேஸ் சர்க்யூட் பிரேக்கர்களும் UPS உள்ளீடு மற்றும் வெளியீட்டு விநியோக பேனல்களில் அத்தியாவசிய சுற்று பாதுகாப்பை வழங்க பயன்படுத்தப்படுகின்றன.
5. குடியிருப்பு விநியோக அமைப்புகள்
குடியிருப்பு சமூகங்களில், 1250a 3pole மற்றும் tpn 50ka மாட்யூல் கேஸ் சர்க்யூட் பிரேக்கர்கள் பொதுவாக முக்கிய விநியோக அறைகள் அல்லது கட்டிட நிலை பேனல்களில் நிறுவப்படும். MCCBகள் கட்டிடங்களுக்கான முக்கிய உள்வரும் சுவிட்சாக அல்லது தனிப்பட்ட அலகுகளுக்கு அதிக திறன் கொண்ட உள்வரும் பிரேக்கர்களாக செயல்படுகின்றன.
|
மதிப்பிடப்பட்ட சட்ட மின்னோட்டம் |
1250 |
|
துருவங்களின் எண்ணிக்கை |
3 துருவம்; 4 துருவம் |
|
மதிப்பிடப்பட்ட வேலை நடப்பு |
630A; 700A; 800A; 1000A |
|
அதிர்வெண் |
50 ஹெர்ட்ஸ் அல்லது 60 ஹெர்ட்ஸ் |
|
சர்வீஸ் ஷார்ட் சர்க்யூட் பிரேக்கிங் திறன் |
35kA அல்லது 50kA |
|
மதிப்பிடப்பட்ட வேலை மின்னழுத்தம் |
400 V; 415 V; 660 V; 690 வி |
|
மதிப்பிடப்பட்ட காப்பு மின்னழுத்தம் |
800V அல்லது 1000 V |
|
இயந்திர சேவை வாழ்க்கை |
10000 முறை |
|
மின் சேவை வாழ்க்கை |
2000 முறை |
|
பரிதி தூரம் |
≤100 மிமீ |
| தயாரிப்பு முறை | துருவம் | பரிமாணம் | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| எம்1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| எம்1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |

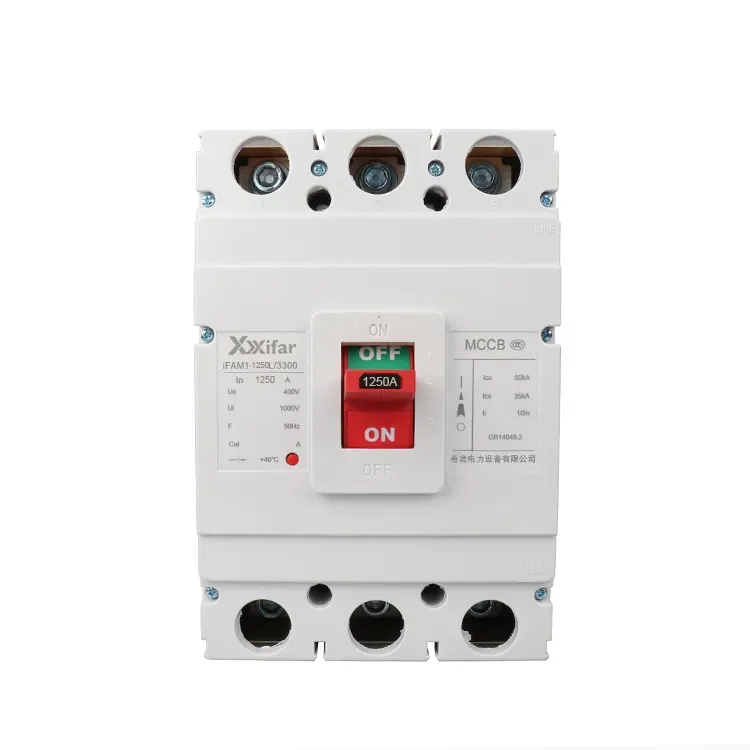

1250a 3pole tpn 50ka மாட்யூல் கேஸ் சர்க்யூட் பிரேக்கர்கள் சாதாரண இயக்க நிலைமைகளின் கீழ் மின்னோட்டத்தை உருவாக்க, எடுத்துச் செல்ல மற்றும் உடைக்க வடிவமைக்கப்பட்டுள்ளன. 1250a 3pole tpn 50ka மாட்யூல் கேஸ் சர்க்யூட் பிரேக்கர்கள், ஓவர்லோட் மற்றும் ஷார்ட் சர்க்யூட் போன்ற அசாதாரண சூழ்நிலைகளையும் கையாளும். மின்னோட்டம் ஒரு குறிப்பிட்ட காலத்திற்கு மதிப்பிடப்பட்ட மதிப்பை மீறும் போது, MCCB மாட்யூல் கேஸ் சர்க்யூட் பிரேக்கர், அதிக வெப்பமடைவதைத் தடுக்க கால தாமதத்துடன் பயணிக்கிறது. ஷார்ட் சர்க்யூட் ஏற்பட்டால், 1250A 3P 50kA MCCB மாட்யூல் கேஸ் சர்க்யூட் பிரேக்கர் வயரிங் மற்றும் இணைக்கப்பட்ட உபகரணங்களைப் பாதுகாக்க சர்க்யூட்டை தானாகவே துண்டிக்கிறது. சில மாதிரிகள் அதிக உணர்திறன் எஞ்சிய மின்னோட்டப் பாதுகாப்பைக் கொண்டுள்ளன, இது கசிவு மற்றும் மின்சார அதிர்ச்சிக்கு எதிராக பயனுள்ள பாதுகாப்பை வழங்குகிறது. அசாதாரண நிலைமைகள் பாதுகாப்பான வரம்புகளை மீறும் போது, MCCB மாட்யூல் கேஸ் சர்க்யூட் பிரேக்கர் சேதத்தைத் தடுக்க சுற்றுக்கு இடையூறு செய்கிறது.
1250a 3pole tpn 50ka மாட்யூல் கேஸ் சர்க்யூட் பிரேக்கரின் அடைப்பு, மின்கடத்திகளை தரையிறக்கப்பட்ட உலோகப் பகுதிகளிலிருந்து பிரிக்கும் இன்சுலேடிங் பொருளால் ஆனது. அனைத்து உள் கூறுகளும் இந்த வார்ப்பட வீடுகளுக்குள் இணைக்கப்பட்டுள்ளன, இது ஒரு சிறிய அமைப்பை உருவாக்குகிறது. மின்னோட்டம் முன்னமைக்கப்பட்ட பயண மதிப்பை மீறியதும், 1250a 3pole tpn 50ka மாட்யூல் கேஸ் சர்க்யூட் பிரேக்கர் தானாகவே சர்க்யூட்டைத் திறக்கும், அது பிழையான பகுதியைத் தனிமைப்படுத்துவதன் மூலம் உபகரணப் பாதுகாப்பு மற்றும் பயனர் பாதுகாப்பு ஆகிய இரண்டையும் உறுதிப்படுத்துகிறது.
1250a 3pole tpn 50ka மாட்யூல் கேஸ் சர்க்யூட் பிரேக்கர்கள், அதிக ஷார்ட் சர்க்யூட் மின்னோட்டங்கள் உட்பட, ஃபால்ல்ட் மின்னோட்டங்களை பாதுகாப்பாக குறுக்கிடும் திறன் கொண்டவை. 1250a 3pole tpn 50ka மாட்யூல் கேஸ் சர்க்யூட் பிரேக்கர்கள், மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் பிரேக்கிங் திறன் (ஐசிஎன்), அல்டிமேட் ஷார்ட் சர்க்யூட் பிரேக்கிங் திறன் (ஐசியூ), சர்வீஸ் ஷார்ட் சர்க்யூட் பிரேக்கிங் திறன் (ஐசிக்கள்) மற்றும் தற்போதைக்குக் கையாளும் திறன் (ஐசிஎஸ்) போன்ற பல மதிப்பிடப்பட்ட உடைக்கும் திறன்களால் வகைப்படுத்தப்படுகின்றன. நிபந்தனைகள்.
