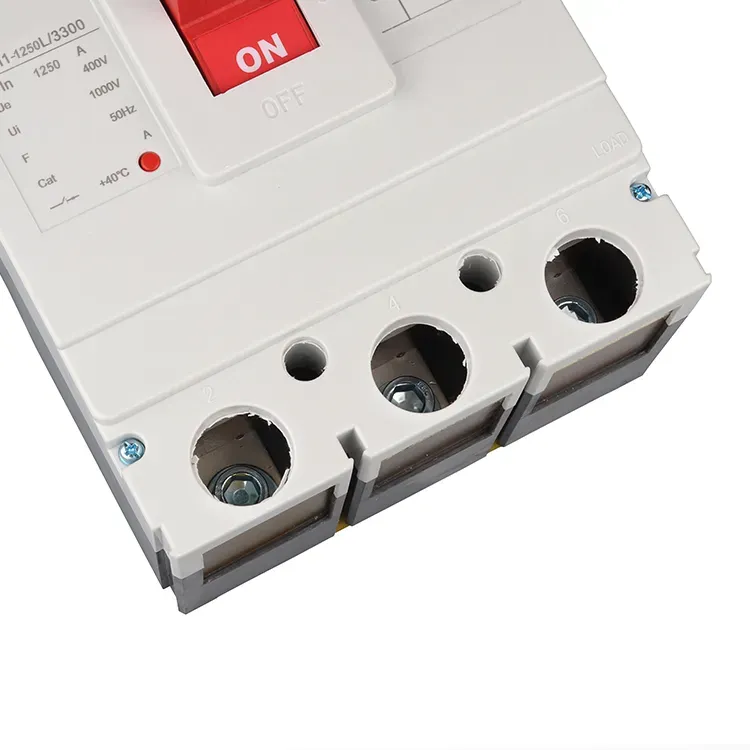

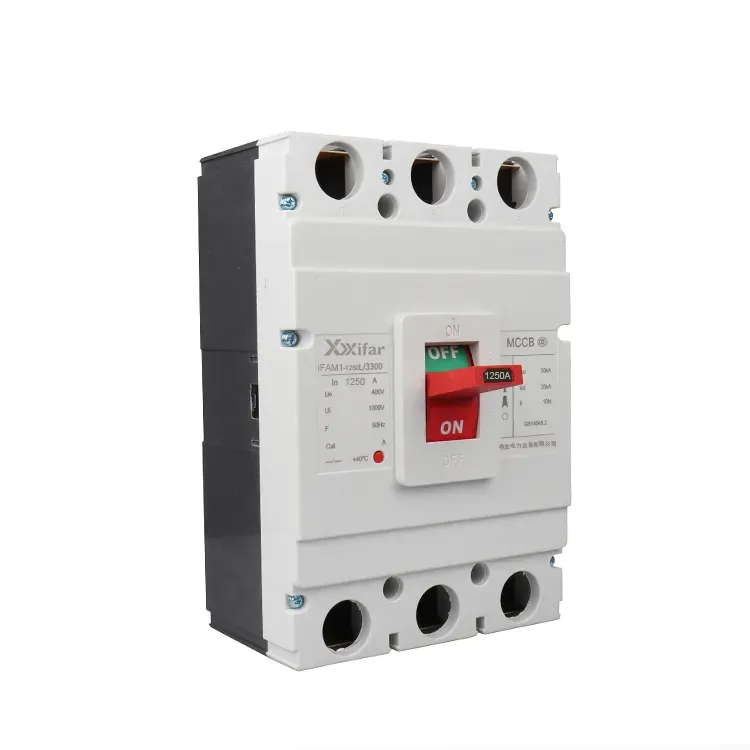

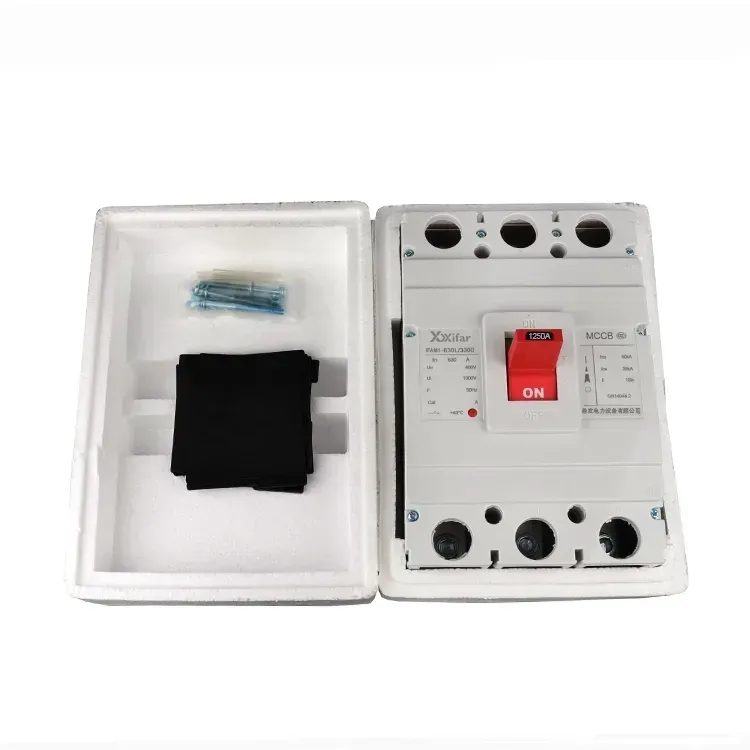

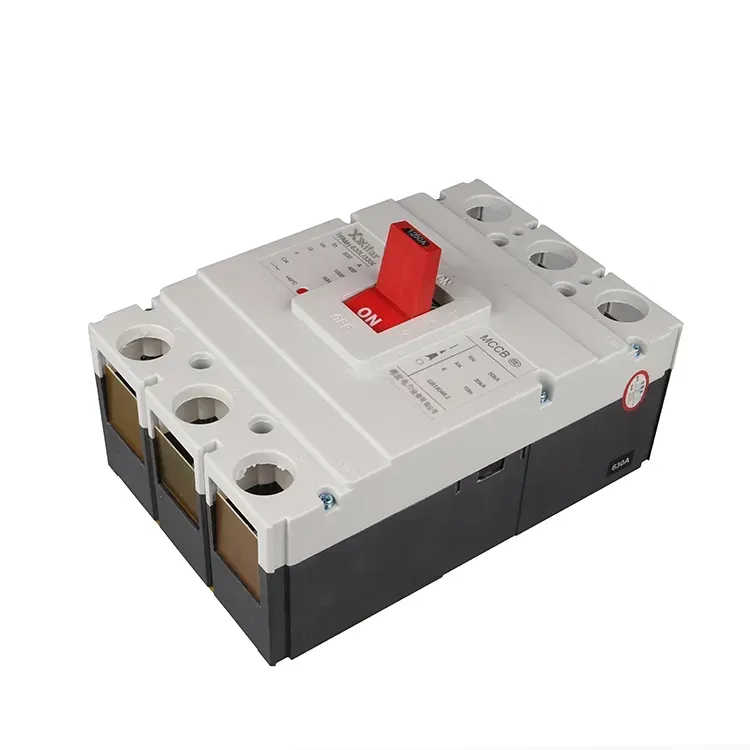

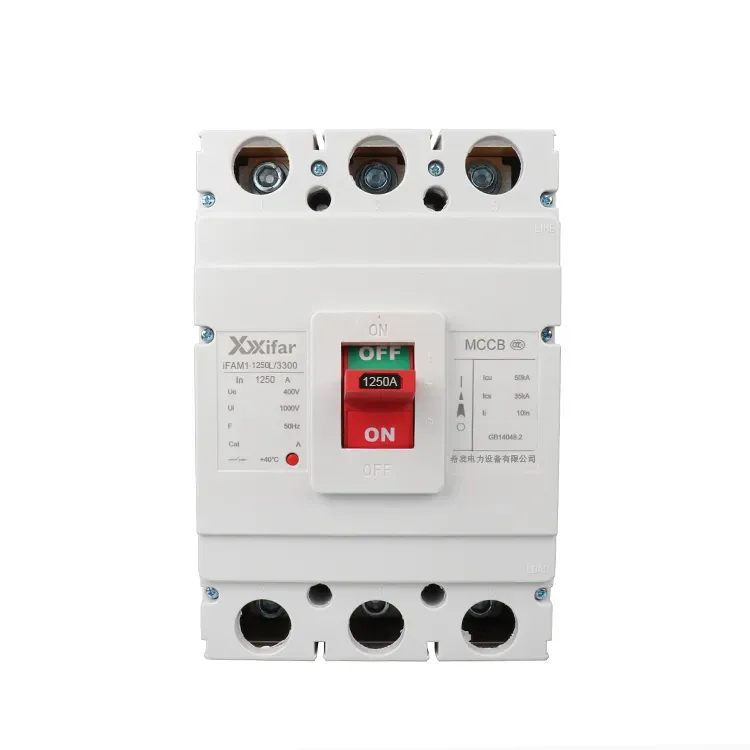

1250 ஆம்ப் 3 துருவ 600v mccb சர்க்யூட் பிரேக்கர் முக்கியமாக மூன்று அடிப்படைப் பகுதிகளைக் கொண்டுள்ளது, அதாவது தொடர்பு அமைப்பு, ஆர்க் அணைக்கும் அமைப்பு மற்றும் பயண அலகுகள். இந்த ட்ரிப் யூனிட்கள் தற்போதைய பாதுகாப்பு, மின்னழுத்த பாதுகாப்பின் கீழ், வெப்ப பாதுகாப்பு மற்றும் ஷன்ட் ட்ரிப்பிங் உள்ளிட்ட பல்வேறு பாதுகாப்பு செயல்பாடுகளை வழங்குகின்றன. 1250 ஆம்ப் 3 துருவம் 600v mccb சர்க்யூட் பிரேக்கர் கைமுறையாகவோ அல்லது மோட்டார் பொருத்தப்பட்ட இயக்கி மூலமாகவோ மூடப்படும். தொடர்புகள் மூடப்பட்டவுடன், அவை பயண இலவச பொறிமுறையின் மூலம் நிலைநிறுத்தப்படும். தவறு ஏற்பட்டால், தொடர்புடைய ட்ரிப் யூனிட் பொறிமுறையைச் செயல்படுத்தி, தாழ்ப்பாளை விடுவித்து, 1250 ஆம்ப் 3 துருவம் 600v mccb சர்க்யூட் பிரேக்கரை தானாக ட்ரிப் செய்து, அதன் மூலம் சர்க்யூட்டைப் பாதுகாக்கிறது.
1. ஷன்ட் ட்ரிப் யூனிட்
ஷன்ட் ட்ரிப் ரிமோட் கண்ட்ரோல் செயல்பாட்டிற்கு பயன்படுத்தப்படுகிறது. இது 1250 ஆம்ப் 3 துருவம் 600v mccb சர்க்யூட் பிரேக்கர் மூலம் தூரத்தில் இருந்து சர்க்யூட்டைத் திறக்க அனுமதிக்கிறது.
2. தற்போதைய பயண அலகுக்கு மேல்
இந்த அலகு குறுகிய சுற்றுகள் மற்றும் மின்னோட்டத்திற்கு எதிராக பாதுகாப்பை வழங்குகிறது. மின்னோட்டம் முன்னமைக்கப்பட்ட மதிப்பை மீறும் போது, பயண அலகு மூலம் உருவாக்கப்பட்ட மின்காந்த விசை தாழ்ப்பாளை வெளியிடுகிறது. நகரும் தொடர்பு பின்னர் வசந்த விசையின் கீழ் வேகமாகப் பிரிந்து, சுற்றுக்கு இடையூறு விளைவிக்கும்.
3. மின்னழுத்த பயண அலகு கீழ்
இந்த அலகு மின்னழுத்த இழப்புக்கு எதிராக பாதுகாப்பை வழங்குகிறது. அதன் சுருள் மின்வழங்கலுடன் நேரடியாக இணைக்கப்பட்டு, சாதாரண நிலைகளின் கீழ் ஆற்றலுடன் இருக்கும், இது 1250 ஆம்பியர் 3 துருவ 600v mccb சர்க்யூட் பிரேக்கரை மூடுவதற்கு அனுமதிக்கிறது. வழங்கல் இழக்கப்படும்போது அல்லது மின்னழுத்தம் கணிசமாகக் குறையும் போது, காந்த விசை வலுவிழந்து ஸ்பிரிங் விசையை விடக் குறைவாகிறது. ஸ்பிரிங் பின்னர் நகரும் மையத்தை இயக்குகிறது, தாழ்ப்பாளை வெளியிடுகிறது மற்றும் 1250 ஆம்ப் 3 துருவம் 600v mccb சர்க்யூட் பிரேக்கரை ட்ரிப் செய்கிறது.
4. வெப்ப பயண அலகு
1250 ஆம்ப் 3 துருவம் 600v mccb சர்க்யூட் பிரேக்கர் வழியாக அதிக சுமை மின்னோட்டம் பாயும் போது, தெர்மல் ட்ரிப் யூனிட்டிற்குள் இருக்கும் பைமெட்டல் ஸ்ட்ரிப் மின்னோட்டத்தின் காரணமாக வெப்பமடைகிறது. இரண்டு உலோகங்களும் வெவ்வேறு விரிவாக்க குணகங்களைக் கொண்டிருப்பதால், அவை வெப்பமடையும் போது வெவ்வேறு விகிதங்களில் வளைகின்றன. இந்த சிதைவு ட்ரிப்பிங் பொறிமுறையைத் தள்ளுகிறது, இதனால் 1250 ஆம்ப் 3 துருவ எம்.சி.சி.பி மோல்டு கேஸ் சர்க்யூட் பிரேக்கர் சர்க்யூட்டைத் திறந்து குறுக்கிடுகிறது.
|
மதிப்பிடப்பட்ட சட்ட மின்னோட்டம் |
1250 |
|
துருவங்களின் எண்ணிக்கை |
3 துருவம்; 3P; 3 கட்டம் |
|
மதிப்பிடப்பட்ட வேலை நடப்பு |
630A; 700A; 800A; 1000A |
|
அதிர்வெண் |
60 ஹெர்ட்ஸ்/50 ஹெர்ட்ஸ் |
|
அல்டிமேட் ஷார்ட் சர்க்யூட் பிரேக்கிங் திறன் |
50kA அல்லது 70kA |
|
சர்வீஸ் ஷார்ட் சர்க்யூட் பிரேக்கிங் திறன் |
35kA அல்லது 50kA |
|
மதிப்பிடப்பட்ட வேலை மின்னழுத்தம் |
660 V; 690 வி |
|
மதிப்பிடப்பட்ட காப்பு மின்னழுத்தம் |
1000 வி |
|
இயந்திர சேவை வாழ்க்கை |
10000 முறை |
|
மின் சேவை வாழ்க்கை |
2000 முறை |
|
பரிதி தூரம் |
≤100 மிமீ |
| தயாரிப்பு முறை | துருவம் | பரிமாணம் | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| எம்1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| எம்1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
