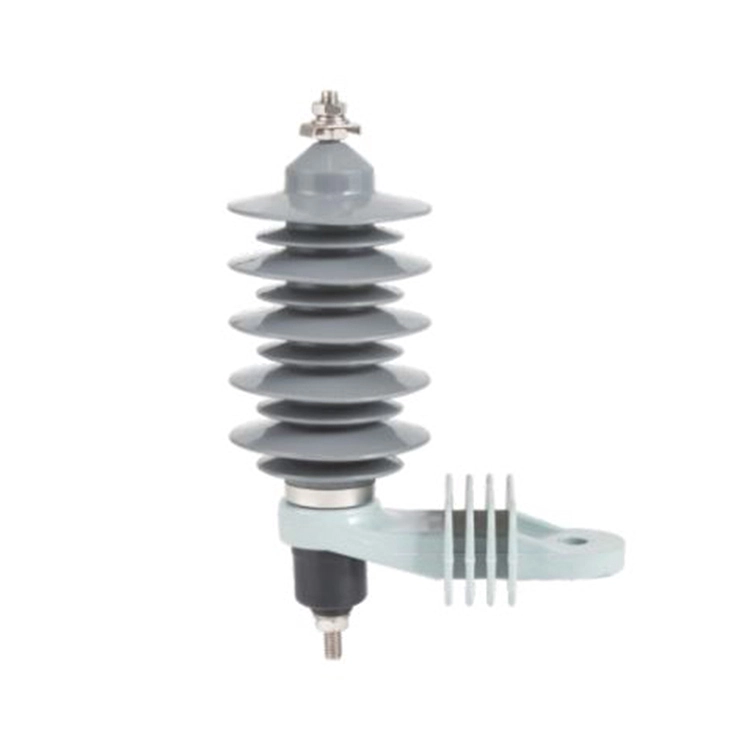

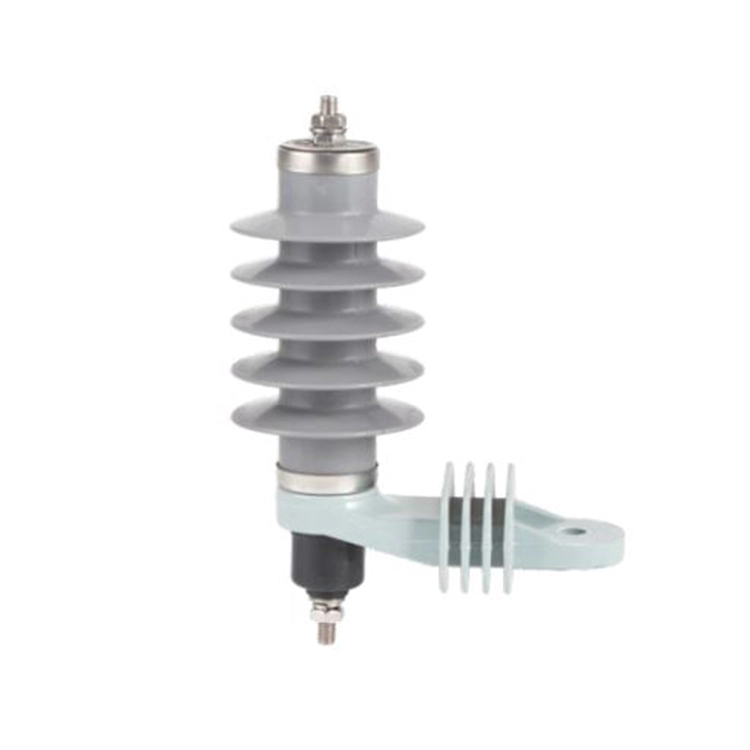

11kv துத்தநாக ஆக்சைடு லைட்டிங் அரெஸ்டர் என்பது துணை மின்நிலையங்கள் மற்றும் விநியோக மின் கட்டங்களில் பயன்படுத்தப்படும் ஒரு முக்கியமான பாதுகாப்பு சாதனமாகும். இது மின்னல் மற்றும் மின்னழுத்தம் மாறுவதிலிருந்து விநியோக மின்மாற்றிகள், மின் பேனல்கள் மற்றும் கேபிள்களைப் பாதுகாக்க வடிவமைக்கப்பட்டுள்ளது.
மேம்பட்ட ZnO varistor தொழில்நுட்பத்தைப் பயன்படுத்துவதன் மூலம், துணை மின்நிலையத்தில் உள்ள 11kv துத்தநாக ஆக்சைடு லைட்டிங் அரெஸ்டர் சிறந்த நேரியல் அல்லாத பண்புகள், வேகமான பதில் மற்றும் குறைந்த எஞ்சிய மின்னழுத்தம் ஆகியவற்றைக் கொண்டுள்ளது. மின் அதிர்வெண் ஃபாலோ மின்னோட்டத்தை உருவாக்காமல் இது நம்பகமான ஓவர்வோல்டேஜ் பாதுகாப்பை உறுதி செய்கிறது.
பீங்கான் அல்லது சிலிகான் ரப்பர் வீடுகளுடன் கிடைக்கும்11kv துத்தநாக ஆக்சைடு லைட்டிங் அரெஸ்டர்துணை மின்நிலையத்தில் உயர்ந்த ஹைட்ரோபோபிசிட்டி, மாசு எதிர்ப்பு மற்றும் நீண்ட சேவை வாழ்க்கை ஆகியவற்றை வழங்குகிறது. துணை மின்நிலையங்கள், தொழில்துறை ஆலைகள் மற்றும் புதுப்பிக்கத்தக்க எரிசக்தி அமைப்புகளில் உட்புற மற்றும் வெளிப்புற நிறுவலுக்கு ஏற்றது.
3 முதல் 10 கேவி சர்ஜ் அரெஸ்டர்:
|
பயன்முறை |
எங்களை |
ஊர் |
Uc |
U1mA |
Vs |
VL |
Vsw |
எல்.டி (2மி) |
எச்.சி (4/10μs) |
|
|
kV(r.m.s) |
≮kV |
≯kV |
A |
kA |
||||
|
YH5WS-5/15 |
3 |
5 |
4.0 |
7.5 |
15.5 |
13.5 |
12.8 |
150 |
65 |
|
YH5WS-10/30 |
6 |
10 |
8.0 |
14.4 |
31.0 |
30 |
27 |
150 |
65 |
|
YH5WS-17/50 |
10 |
17 |
13.6 |
24 |
51.5 |
50 |
45 |
150 |
65 |
| எங்களை | கணினி மதிப்பிடப்பட்ட மின்னழுத்தம் |
| ஊர் | கைது செய்பவரின் மதிப்பிடப்பட்ட மின்னழுத்தம் |
| Uc | தொடர்ச்சியான இயக்க மின்னழுத்தம் |
| U1mA | 1 mA இல் DC குறிப்பு மின்னழுத்தம் |
| Vs | செங்குத்தான தற்போதைய இம்பல்ஸ் எஞ்சிய மின்னழுத்தம்; |
| VL | மின்னல் இம்பல்ஸ் எஞ்சிய மின்னழுத்தம் |
| Vsw | இம்பல்ஸ் எஞ்சிய மின்னழுத்தத்தை மாற்றுகிறது |
| எல்.டி | நீண்ட கால தற்போதைய உந்துவிசை தாங்கும் |
| எச்.சி | உயர் மின்னோட்ட இம்பல்ஸ் தாங்கும் திறன் |
கே: துணை மின்நிலையத்தில் 11kv துத்தநாக ஆக்சைடு லைட்டிங் அரெஸ்டர் ஏன் அவசியம்?
A: துணை மின்நிலையங்கள் மின் விநியோக வலையமைப்பில் முக்கியமான புள்ளிகளாகும், மேலும் விநியோக மின்மாற்றிகள், நடுத்தர மின்னழுத்தம் மற்றும் குறைந்த மின்னழுத்த சர்க்யூட் பிரேக்கர்கள் மற்றும் பஸ்பார்கள் போன்ற உபகரணங்கள் நிலையற்ற அதிக மின்னழுத்தங்களால் சேதமடைய வாய்ப்புள்ளது. 11kv துத்தநாக ஆக்சைடு லைட்டிங் அரெஸ்டர் இந்த அலைகளை பாதுகாப்பாக தரையில் திருப்பி, இன்சுலேஷன் செயலிழப்பு, உபகரணங்கள் செயலிழப்பு மற்றும் 11kv துணை மின்நிலையங்களுக்கு சாத்தியமான தீ ஆபத்துகளைத் தடுக்கிறது.
கே: துணை மின்நிலையத்தில் 11kv துத்தநாக ஆக்சைடு லைட்டிங் அரெஸ்டர் எப்படி வேலை செய்கிறது?
A: அதிக மின்னழுத்தம் ஏற்படும் போது, துத்தநாக ஆக்சைடு வேரிஸ்டரின் எதிர்ப்பு குறைகிறது, இது 11kv துத்தநாக ஆக்சைடு லைட்டிங் அரெஸ்டரை தரையில் அலை மின்னோட்டத்தை நடத்த அனுமதிக்கிறது. எழுச்சி சிதறி, மின்னழுத்தம் இயல்பு நிலைக்குத் திரும்பியதும், 11kv துத்தநாக ஆக்சைடு லைட்டிங் அரெஸ்டரின் எதிர்ப்பு அதிகரிக்கிறது, மேலும் மின்னோட்டத்தை திறம்பட தடுக்கிறது மற்றும் இணைக்கப்பட்ட சாதனங்களைப் பாதுகாக்கிறது.
கே: துணை மின்நிலையத்தில் 11kV துத்தநாக ஆக்சைடு மின்னல் தடுப்பு கருவியை எவ்வாறு நிறுவ வேண்டும்?
ப: துணை மின்நிலையத்தில் 11kv துத்தநாக ஆக்சைடு லைட்டிங் அரெஸ்டரின் தொகுப்பை நிறுவுவது உற்பத்தியாளரின் வழிகாட்டுதல்கள் மற்றும் தொழில்துறை தரங்களைப் பின்பற்ற வேண்டும். முக்கிய பரிசீலனைகள் பின்வருவனவற்றை உள்ளடக்குகின்றன:
சரியான தரையமைப்பு: திறம்பட எழுச்சி சிதறலை எளிதாக்குவதற்கு தரைக்கு குறைந்த எதிர்ப்பு பாதையை உறுதி செய்யவும்.
சரியான நோக்குநிலை: 11kv துத்தநாக ஆக்சைடு லைட்டிங் அரெஸ்டரை சரியான துருவமுனைப்பில் நிறுவவும்.
அனுமதி: ஃப்ளாஷ்ஓவரைத் தடுக்கவும் பாதுகாப்பை உறுதிப்படுத்தவும் போதுமான இடைவெளியைப் பராமரிக்கவும்.
அணுகல்: எளிதான ஆய்வு மற்றும் பராமரிப்புக்கான நிலை.
