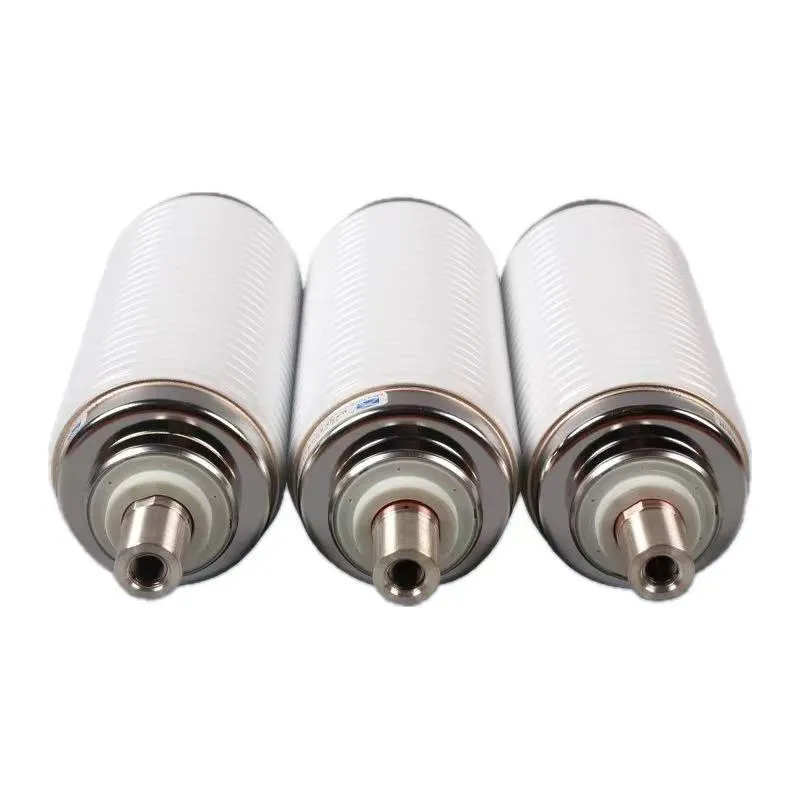

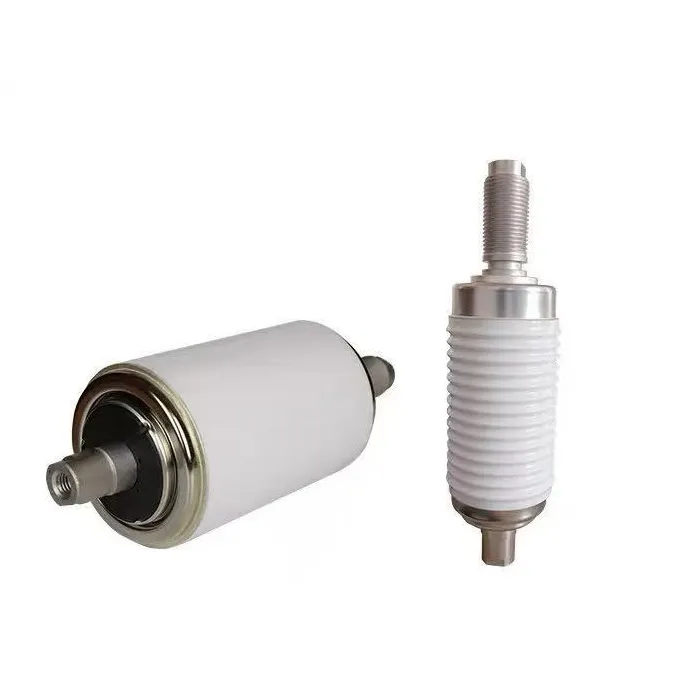

11kv 25ka vcb வெற்றிட பாட்டில் குறுக்கீடு என்பது நடுத்தர மின்னழுத்த வெற்றிட சர்க்யூட் பிரேக்கர்களின் முக்கிய ஆர்க்-அணைக்கும் கூறு ஆகும், இது 11kV மின் விநியோக அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகிறது. இது CuCr50 அலாய் தொடர்புகள் மற்றும் உயர்-வெற்றிட (≤5×10⁻⁴ Pa) ஆர்க்-அணைக்கும் ஊடகம், கச்சிதமான அமைப்பு, குறைந்த எடை மற்றும் சிறந்த காப்பு செயல்திறன் ஆகியவற்றைக் கொண்டு முழுமையாக சீல் செய்யப்பட்ட பீங்கான் ஷெல்லை ஏற்றுக்கொள்கிறது. மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் பிரேக்கிங் மின்னோட்டம் 25kA, 630A முதல் 2000A வரை மதிப்பிடப்பட்ட மின்னோட்டம், மற்றும் இயந்திர வாழ்க்கை 10,000 செயல்பாடுகளுக்கு மேல் உள்ளது, IEC 62271-100 தரநிலைகளை பூர்த்தி செய்கிறது, இது தொழில்துறை மற்றும் மின் விநியோக சூழ்நிலைகளில் உட்புற சுவிட்ச் கியருக்கு ஏற்றது.
11kv 25ka vcb வெற்றிட பாட்டில் குறுக்கீட்டின் செயல்பாட்டுக் கொள்கை வெற்றிட வளைவை அணைப்பதை அடிப்படையாகக் கொண்டது: மூடும் போது, நகரும் தொடர்பு நிலையான தொடர்பைத் தொடர்புகொள்வதற்காக இயக்க பொறிமுறையால் இயக்கப்பட்டு, தற்போதைய பாதையை உருவாக்குகிறது. திறக்கும் போது, ஒரு வளைவை உருவாக்க தொடர்புகள் பிரிக்கப்படுகின்றன, இது வெற்றிடத்தில் உள்ள குறைந்த துகள் அடர்த்தியின் காரணமாக, உடனடி மின்கடத்தா வலிமை மீட்புடன் விரைவாக குளிர்ந்து அணைக்கப்படுகிறது. செயல்பாட்டின் போது, கவச அமைப்பு உலோக நீராவி படிவதைத் தடுக்க வில் ஆற்றலை உறிஞ்சுகிறது, அதே நேரத்தில் துருப்பிடிக்காத எஃகு பெல்லோஸ் தொடர்பு இயக்கத்தின் போது காற்று புகாதலை உறுதிசெய்கிறது, மின் அமைப்பின் நிலையான மற்றும் நம்பகமான செயல்பாட்டை உறுதி செய்கிறது.
| தொழில்நுட்ப அளவுரு | விவரக்குறிப்பு |
| மதிப்பிடப்பட்ட மின்னழுத்தம்(அன்) | 11கி.வி |
| மதிப்பிடப்பட்ட ஷார்ட்-சர்க்யூட் பிரேக்கிங் கரண்ட்(I₅n) | 25KA(4வி) |
| மதிப்பிடப்பட்ட நடப்பு(இல்) | 630A/1250A/1600A/ 2000A |
| மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் மேக்கிங் கரண்ட் (இமாக்) | 63KA(உச்சி) |
| உள் வெற்றிட அழுத்தம் | ≤5×10-4 பா |
| தொடர்பு பொருள் | CuCr அலாய் (CuCr50) |
| இயந்திர வாழ்க்கை | ≥10,000 செயல்பாடுகள் |
| காப்பு நிலை | AC 48kV/1min;மின்னல் இம்பல்ஸ் 85KV |
| தொடர்பு இடைவெளி | 9±1 மிமீ |
வலுவான உடைக்கும் திறன்: 25kA ஷார்ட் சர்க்யூட் மின்னோட்டத்தை நம்பத்தகுந்த முறையில் குறுக்கிடுகிறது, IEC 62271-100 தரநிலைகளை சந்திக்கிறது.
வேகமான & நிலையானது: ஆர்க் மில்லி விநாடிகளில் அணைக்கப்படுகிறது; மறு பற்றவைப்பு இல்லை; மின்கடத்தா மீட்பு வேகம் ஒப்பிடமுடியாது.
நீண்ட ஆயுள் & குறைந்த பராமரிப்பு: CuCr தொடர்புகள் குறைந்த உடைகள்; இயந்திர வாழ்க்கை ≥10,000 செயல்பாடுகள்; கிட்டத்தட்ட பராமரிப்பு இல்லாதது.
பாதுகாப்பான மற்றும் சூழல் நட்பு: எண்ணெய்/எரிவாயு இல்லை; வெடிப்பு/தீ ஆபத்து இல்லை; வில் வெளிப்படவில்லை; குறைந்த இரைச்சல் மற்றும் பூஜ்ஜிய மாசுபாடு.
கச்சிதமான & நம்பகமானது: சிறிய அளவு, குறைந்த எடை, உட்புற சுவிட்ச் கியருக்கு அதிக இணக்கத்தன்மை; கடுமையான சூழ்நிலைகளில் நிலையான செயல்திறன்.
கே: 11kv 25ka vcb வெற்றிட பாட்டில் குறுக்கீட்டை எவ்வாறு நிறுவுவது மற்றும் பராமரிப்பது?
A:முதலாவதாக, VCB இல் செங்குத்தாக நிறுவவும் மற்றும் இயக்க பொறிமுறையுடன் செறிவை உறுதி செய்யவும்.
இரண்டாவதாக, இயந்திர அதிர்ச்சியைத் தவிர்க்கவும் மற்றும் நிறுவலின் போது சுத்தமாக / உலர வைக்கவும்.
கடைசியாக, உள் பராமரிப்பு தேவையில்லை; தொடர்பு உடைகள் வரம்பை மீறும் போது மாற்றவும் (≤3mm).
காப்பு மற்றும் இறுக்கத்தை தவறாமல் சரிபார்க்கவும்; உற்பத்தியாளரின் சோதனை சுழற்சிகளைப் பின்பற்றவும்.
கே: இது 12kV சக்தி அமைப்புகளுடன் இணக்கமாக உள்ளதா?
ப: ஆம், இது முழுமையாக இணக்கமானது. மதிப்பிடப்பட்ட மின்னழுத்தம் 11kV ஆகும், இது 12kV மின் விநியோக அமைப்புடன் பொருத்த வடிவமைக்கப்பட்டுள்ளது, பெரும்பாலான நடுத்தர மின்னழுத்த சூழ்நிலைகளின் உண்மையான பயன்பாட்டுத் தேவைகளைப் பூர்த்தி செய்கிறது.
கே: என்ன தொடர்பு பொருள் பயன்படுத்தப்படுகிறது, அதன் நன்மைகள் என்ன?
A: இது CuCr50 அலாய் தொடர்புகளை ஏற்றுக்கொள்கிறது, இது குறைந்த உடைகள், வலுவான வில் எதிர்ப்பு மற்றும் நீண்ட சேவை வாழ்க்கை ஆகியவற்றின் நன்மைகளைக் கொண்டுள்ளது, இது 25kA ஷார்ட்-சர்க்யூட் கர்ரிலும் நிலையான உடைக்கும் செயல்திறனை உறுதி செய்கிறது.
